Аппаратно, все разработки основаны на платформе микроконтроллеров серии CortexM3 или CortexM4. Программно, используется система реального времени FreeRTOS.
Программа конкретного контроллера состоит из системы и одного или нескольких приложений (условно).
Система одна и та же для всех приложений. Конкретная работа и установки системы описаны в разделе работы с меню системы.
Все настройки и работа могут вестись при помощи специально разработанного приложения для смартфона на основе ОС Android через интерфейс Bluetooth. Требование к параметрам ОС Android минимальные от версии 4.4. Для разработки и отладки программ контроллеров используется специальное приложение для Windows работающее с контроллером через интерфейс RS-485, по разработанному протоколу со списком команд . Данное приложение может также использоваться при пуско-наладочных работах для упрощения настроек. Интерфейс приложения Windows не предназначен для пользователя. Bluetooth работает примерно по тому же протоколу, с той же системой команд. Протокол обмена по интерфейсу RS-485 позволяет работать с контроллером из сторонних приложений. Аналогичный протокол в перспективе будет использоваться для работы через модем GSM. В настоящее время разработано три типа контроллеров для разных задач. Ссылки на их описаниея есть на страницах конкретных приложений. Контроллер содержит чип STM32, флэш память, кварцы, питание часов, стабилизатор напряжения. Все имеющиеся контроллеры содержат интерфейс RS-485. В зависимости от типа может содержать интерфейс 485, интерфейс Bluetooth, радиоканал, модем GSM, реле, цифровые и аналоговые входы и выходы и др. Обновление прошивки контроллера, может далаться программатороим или удаленнно с компьютера или смартфона.
Для радио передачи используется частота 868 мГц. Параметры передатчиков удовлетворяют условиям работы без регистрации. Протокол обмена оригинальной разработки. Используется 5 независимых радиоканала и до 256 радио сетей в каждом канале. Для работы по радиоканалу разработан ряд устройств такие как дистанционные выключатели с регулировкой параметров, датчики температуры, влажности воздуха, влажности земли, датчики движения, измерители освещенности, управление приводом батарей отопления, управление диммированием и световой температурой светильников. Практически все эти устройства работают от автономного питания с использованием спящего режима.
После прошивки новой версии программы контроллера необходимо сделать установки по умолчанию в системе и во всех приложениях, после чего нужно сделать все установки согласно описанию. Все установки можно сохранитьт в память, затем скопировать на другие устройства. В настоящее время это можно сделать только из приложения Windows и для программ с одинаковой версией.

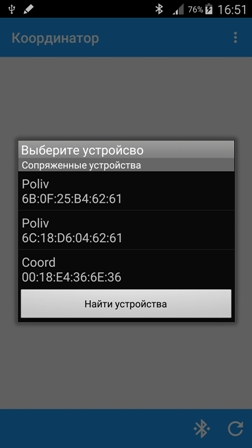

Для подключения со смартфона к нужному контроллеру необходимо загрузить приложение нажать на значок Bluetooth внизу и выбрать устройство. Название устройства может быть изменено в установках системы. Пароль тоже может быть установлен или использоваться пароль по умолчанию.

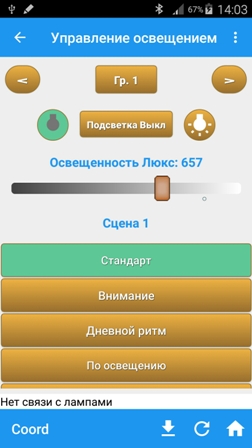

После соединения и чтения параметров с контроллера отобразится панель с кнопками имеющихся в контроллере приложения, нажав на которую можно войти в конкретное приложение. Три точки вверху справа вызывают всплывающее меню. Стрелка слева вверху - возвращение на предыдущую страницу. На нижней пенели могут быть кнопки записи, обновления, информации и переход на главную страницу. При нажатии на кнопку нижняя панель становится серой до получения ответа. В это время не желательно делать какие-то действия.

Описание работы в конкретных приложениях или ситеме можно выбрать по меню вверху этой страницы.
|
