Клиентские программы MasterCT

Универсальная статистика для MasterCT

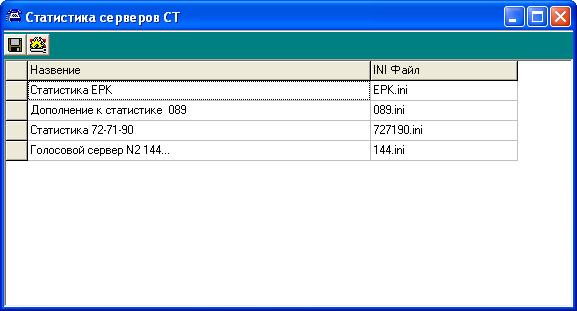

Программа универсальная статистика может просматривать статистику с нескольких серверов MasterCT. В основном окне программы вводится названия и Init-файлы необходимых статистик. Каждая статистика настраивается в соответствии со схемой на сервере. Основное окно имеет вид:

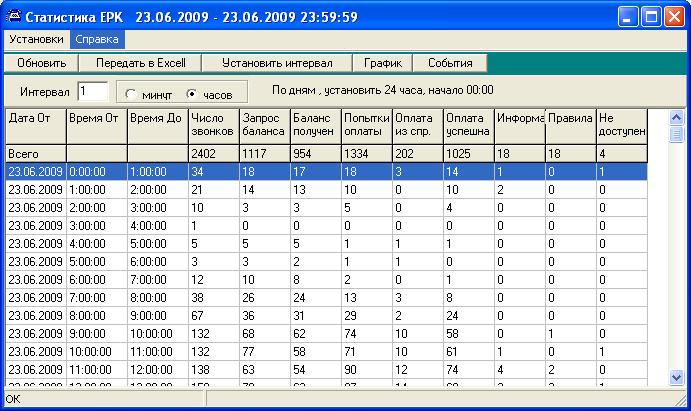

При открытии конкретной статистики отображается ее окно:

Для отображения текущей информации необходимо нажать кнопку “Отобразить”. Предварително должен быть установлен интервал получаемой статистики.
Если в системе установлено приложение “Microsoft Excel” ,кнопкой “Передать Excel” можно получить данную таблицу в Excel и записать ее в файл. Из данной формы можно вызвать график статистики или список событий. В меню по правой кнопке мыши можно скрыть не нужные колонки.

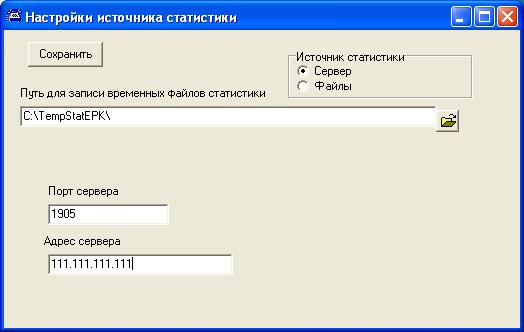

Если заводится новая статистика, необходимо сделать установки. Для каждой статистики устанавливается IP адрес сервера, порт и путь сохранения временных файлов. Временные файлы хранятся у клиента, чтобы не загружать их каждый раз с сервера при обновлении статистики. Файлы могут быть удалены командой из меню.

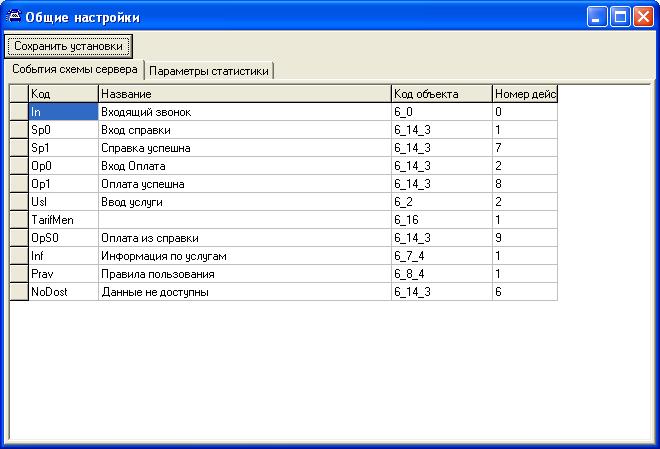

В начале задания параметров статистики нужно определить коды объектов схемы сервера и номер действия. При этом в самих объектах должна быть разрешена запись статистики этих действий. Код объекта статистики также берется из описания объекта на сервере, по умолчанию совпадает с кодом самого объекта, но может быть изменен. Название произвольное.

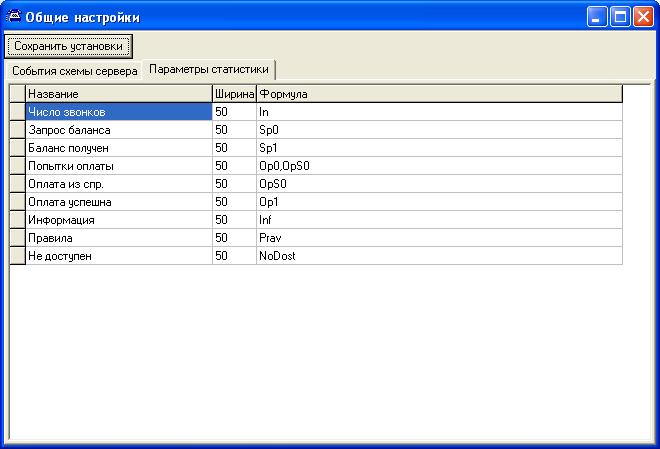

Далее настраивается таблица параметров статистики. Название – название параметра, которое будет отображаться в окне статистики и на графике. Ширина – ширина колонки в пикселях в таблице статистики. Формула – функция над действиями. В данный момент работает только количественная оценка во времени, в данной колонке код действия из предыдущей таблицы или их сумма, если написаны через запятую.

При вызове графика можно наглядно увидеть картину событий в установленный интервал времени. Если курсор находится в области графика, отображается время и значения в данный момент времени. Если выбран параметр “Координаты курсора” отображаются значения по курсору. Если необходимо сравнивать значения, нужно выбрать Шкала Y “Общая для всех”. Движком можно установить необходимое время усреднения. Если выбрано гауссовское распределение, наглядность графика улучшается, иначе в каждой точке отображаются усредненные в заданном интервале времени усреднения.
Можно установить цвет каждого графика и отобразить только необходимые.

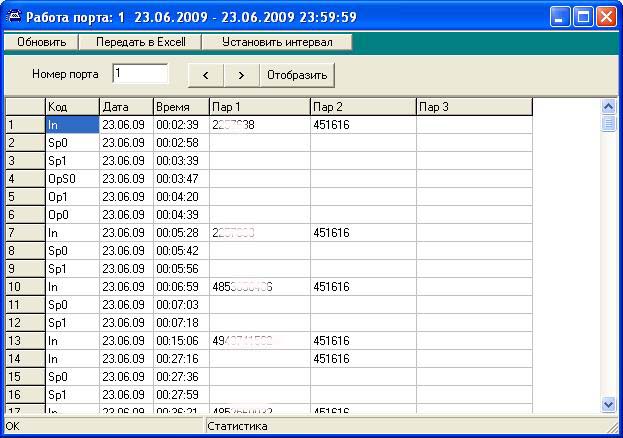

Нажатием кнопки “События” в главном окне статистики можно вывести все записанные события. События отображаются по портам, так удобнее отследить последовательность действий конкретной линии.
