Мобильное приложение Управлене Освещением.

Приложение "Освещение" обычно установлено с приложением "Термостат", управление температурой помещения, но может быть сборка только с управлением освещения.

На основной странице приложения можно выбрать регулируемую группу светильников стрелками или выбрать группу по названием, вызовом соответствующей кнопкой. Включение или выключение группы можно сделать соответствующими кнопками. Можно установить в настройках возможность включения одной кнопкой. Можно установить режим слабой подсветки при выключенной группы в дневное и в ночное время.

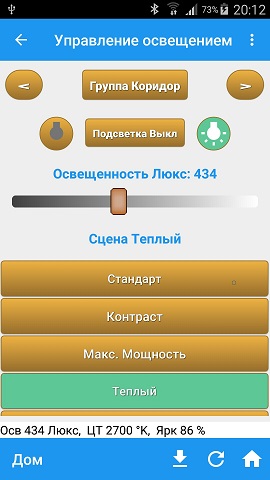

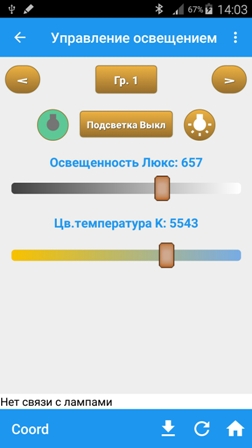

В зависимости от установки в свойствах группы флага "Использование сцен", основное окно управления освещения может быть двух типов. При отсутствии флага можно при помощи движков регулировать яркость свечения и цветовую температуры данной группы светильников. Показание при регулировке яркости выдается в люксах освещенности под данной группой. Цветовая температура отображается в градусах кельвина. При установке флага "Использование сцен" отображаются 6 кнопок с названием сцен. Можно выбрать текущую, она подсвечивается и выводится ее название. Каждая сцена настраивается. Текущую освещенность можно поменять при помощи движка.

Описание страниц настройки:

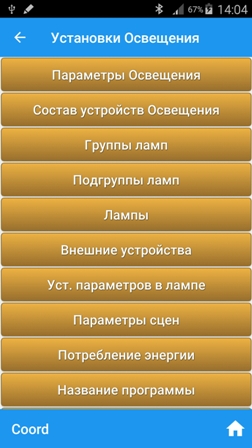

Выбрать в меню "Установки освещения". Здесь можно выбрить одно из окон настройки освещения.

Параметры освещения.

Можно посмотреть или изменить основные параметры освещения.
- Режим отладки. При установленном флаге не производится автоматическая установка освещенности и цветовой температуры от измеренных параметров и временного графика регулирования. Возможна ручная проверка , установка и калибровка всех параметров.
- Подробная информация. В основном окне управления отображается строка состояния светильников, текущая измеренная освещенность, яркость(диммирование), цветовая температура и другие параметры необходимые, а основном, для отладки и контроля правильности установок и калибровок. Информация может отображаться с задержкой, т.к. зависит от периода чтения информации и отработки изменений. Для быстрого обновления нужно выдавать часто установку параметров.
- Период опроса сек. Отображается или устанавливается период обращения контроллера к светильникам. При изменении параметров оператором, изменения передаются сразу.
- Ускоренный период включается для авто настройки параметров после изменения. В данный режим работа переводится при резком изменении параметров, таких как включение выключение групп, резкое изменение освещенности, датчики движения, внешние выключатели.
Данный режим необходим для более быстрой установки регулятора освещенности по датчику освещенности. Режим переходит в обычный после 10 циклов. Значение может быть от 1 секунды, зависит от количества устройств. Реальный период может быть больше, если опрос не успевает выполниться за это время, длина цикла продляется до окончания опроса.

.

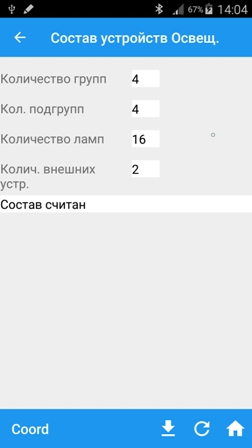

Состав устройств освещения.

Можно посмотреть или изменить количество разных устройств в системе освещения.
Каждое устройство имеет свои настройки. Управление с пульта и автоматическое делается в группах. Каждая группа может состоять из нескольких подгрупп. В каждую группу входит одна или несколько подгрупп.
При автоматической установке освещенности каждая подгруппа регулирует освещенность самостоятельно. в зависимости от внешних источников света. Каждая подгруппа может включаться по датчику движения. При автоматической установке освещенности, ото не желательно, т.к. включенные  подгруппы должны регулировать установленную освещенность.
Если нет автоматического регулирования и индивидуального датчика движения в каждой подгруппе, включать больше одной подгруппы в группу не имеет смысла.
Каждая подгруппа может состоять из нескольких светильников (ламп).

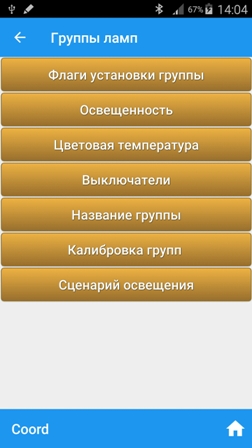

Группы ламп.

Имеется 7 страниц для настройки группы ламп.

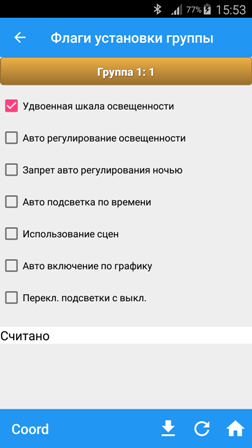

Группы ламп. Флаги установки группы.

- Удвоенная шкала освещенности. Так как установка яркости ведется по измеренной (при автоматическом режиме), или вычисленной освещенности, максимальное значение движка регулирования  определяется по результатам калибровки. Это необходимо для оптимального использования всего диапазона движка. Максимальное значение дает максимально возможную освещенность, плюс 20% на разброс измерений.  Если светильники имеют два комплекта светодиодных  линеек, в середине диапазона цветовых температур светильник может выдавать примерно двойную мощность по сравнению с крайними значениями.  Установка удвоенной шкалы дает такую возможность. При этом  нужно учитывать, что на краях диапазона цветовой температуры движок работает только в первой половине, дальше яркость не прибавляется и реальная освещенность не соответствует положению движка. в расширенной версии. Реальное значение освещенности и процента яркости отображается в строке подробной информации.
- Авторегулирование освещенности. Если флажок не установлен, яркость всех ламп группы  устанавливается  сразу по изменению движка. Для совместимости с авторегулированием, значения выводятся в люксах. Для перевода этих значений в величину яркости есть простая калибровка группы без регулирования. В результате значение на движке обозначает какую освещенность дает  данная группа. Реально она будет больше на величину  сторонней освещенности, в.ч. от соседних групп.
Если флажок  установлен, яркость  ламп каждой подгруппы регулируется  по датчикам освещенности (люксметрам) расположенным в светильниках. В зависимости от внешнего освещения ламп подгрупп может быть разная, и освещенность под каждой подгруппой будет примерно равна установленной в группе.  Для нормальной работы авторегулирования должны быть выполнены следующие условия:
Каждая подгруппа должна иметь хотя бы один рабочий,  включенный датчик освещенности (люксметр).
Все рабочие люксметры ламп должны быть откалиброваны по прибору (люксметру).
Группа должна быть откалибрована. В случае изменения любых  настроек ламп, условий освещенности, калибровка группы делается заново.
- Запрет авто регулирования ночью. Задача авторегулирования убавлять яркость в зависимости о внешнего освещения. Т.к. в ночное время нет внешнего освещения с улицы, необходимость в авторегулировании отпадает. Это позволяет убрать влияние перемещений под лампой на изменение яркости. Авторегулирование возобновляется  при ускоренном опросе, т.е.при любом изменении условий.

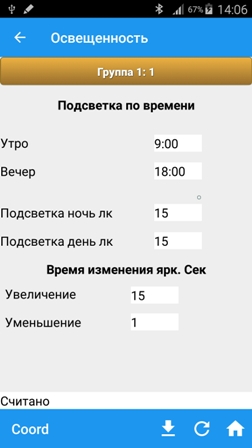

- Автоподсветка по времени. Если нет флажка, подсветка день- ночь переключается по времени в зависимости от заката-восхода солнца, при установленном флажке по фиксированному  времени, которое задается в установках.
- Использование сцен. Если флажок не установлен, регулирование цветовой идет по движку на главном окне.
Если установлен, регулирование по настройкам выбранной сцены.
- Авто включение по графику. Если задан гра

Группы ламп. Выключатели.

- N пульта. Если используется удаленный выключатель, здесь задается егл номер. 0 - нет выключателя.
Далее задается номер кнопки выключателя для определенной функции. 0 - данной фунции нет.
Имеется два типа выключателей, настройки и только выключателя.
Все выключатели используют кнопки пультов из списка внешних устройств. В выключателях задается номер пульта и номер клавишей. Первый выключатель  используется для включения регулирования  яркости. Две отдельные клавиш могут использоваться для установки ЦТ или сцены. Выключатель для регулирования яркости и включения может быт 1, 2 или 3 кнопочным.
Однокнопочный выключатель
Нужно установить клавиши  "+" и " -"  с одинаковым номером, при этом функции будут следующие:
Короткое нажатие - включение выключение.
Длинное нажатие в начале переключение уменьшение-увеличение яркости, если держать дальше, происходит увеличение или уменьшение яркости.
Двухкнопочный выключатель
Нужно установить клавиши  "+" и " -"  с разными номерами, номер клавиши "0" должен совпадать с одним из номеров "+" или "-" ,  при этом функции будут следующие:
Если группа выключена,  короткое нажатие на "+" или "-"  - включение группы.
Если группа включена,  короткое нажатие на  "+" прибавить яркость, "-" убавить яркость, длинное нажатие на любую клавишу - выключение группы.
Длинное нажатие при выключенной группе - переключение режима подсветки, если разрешено в Трехкнопочный выключатель
Нужно установить всем трем клавишам разные номера при этом используются только короткие нажатия и функции будут следующие:
Если группа выключена,  короткое нажатие на "+" или "-"  - включение группы.
Если группа включена,  короткое нажатие на  "+" прибавить яркость, "-" убавить яркость, клавиша "0" короткое  нажатие  - выключение группы.
Короткое  нажатие при выключенной группе - переключение режима подсветки, если разрешено .
Для экономии заряда батарейки пульта рекомендуется использовать программу только с короткими нажатиями и трехкнопочный выключатель.
+/- ЦТ сцены программируются соответствующие клавиши и используются короткие нажатия.
На отдельный выключатель  устанавливается номер пульта и соответствующие номера кнопок.
Номер пульта может совпадать с первым, но тогда номера кнопок должны быть другими.
Если пульт не используется, установить номер пульта 0. Если кнопки +/- ЦТ не используются, задать  номера кнопок , которые не используются (больше чем количество кнопок в пульте).

Группы ламп. Название группы.

Можно прочитать или записать название группы, которое будет отображаться. Символы могут использоваться любые (кодировка UNICOD).

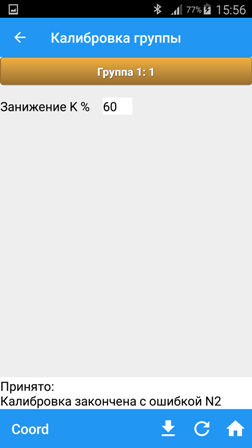

Группы ламп. Калибровка групп. С авторегулировением.

Занижение К% . При 100% вычисляется точное значение коэффициента регулирования. Так как существует взаимное влияние, возможно перерегулирование, выход на нужную яркость с колебаниями. Кроме того, измерение освещенности по средней яркости отраженного света может быть не точным. Практически коэффициент устанавливается 50-70%. При маленьком значении яркость может установлена через большое количество обновлений.  По окончании калибровки при чтении выдается соответствующее сообщение. Автоматически калибруется каждая подгруппа в группе, и в каждой вычисляется свой коэффициент. При калибровке вычисляется также шкала движка яркости.  Калибровка разрешена только при установленном флажке авто регулирования.

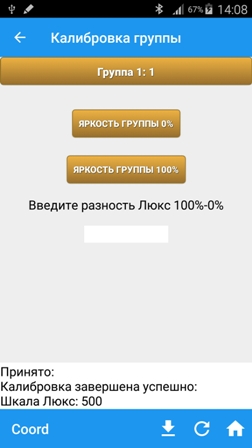

Группы ламп. Калибровка групп. Без авторегулировения.

Простая калибровка для определения коэффициента перевода из люксов в процент яркости.
Необходимо ввести разность показаний люксметра при выключенной и включенной группе.
Калибровка разрешена только при снятом флажке авто регулирования.

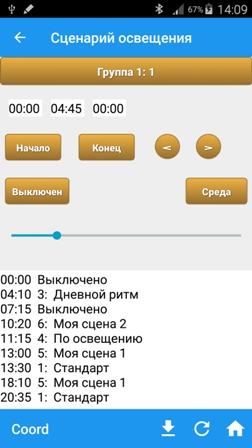

Группы ламп. Сценарий освещения.

В начале нужно установить группу.
Сценарий (недельный график освещения) может быть установлен для каждой группы. По этому графику будут переключаться сцены в течении недели с интервалом в 5 минут. Сверху отображается время начала, установленное время, время окончания.
Левой нежней кнопкой установить сцену, правой нижней день недели. Движком или стрелками выбрать время начала, нажать Начало, выбрать время окончания, нажать Конец. Интервал запишется в график, который можно посмотреть внизу.

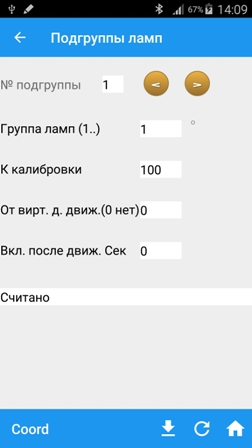

Подгруппы ламп.

- Группа ламп - номер группы, которой принадлежит подгруппа.
- К калибровки - коэффициент вычисляется при калибровке авторегулирования, без авторегулирования не имеет значения. Если значение K было ранее вычислено, его можно ввести или подправить его значение.
- От виртуального датчика движения. Если значение не 0, оно указывает на виртуальный датчик движения. Один датчик движения может быть установлен в произвольном количестве подгрупп.
- Включено после движения Сек - время которое подгруппа остается включенной.

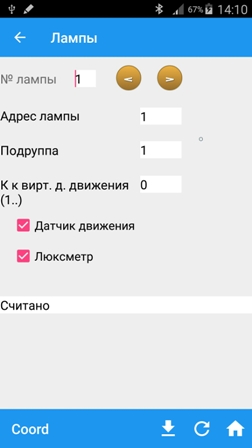

Лампы (светильники).

- Адрес лампы - десятичный адрес лампы.
- Подгруппа - Номер подгруппы к которой приписана лампа.
- К виртуальному датчику движения - Номер виртуального датчика, к которому приписан датчик движения, расположенный в лампе. К одному виртуальному датчику может быть приписано несколько реальных датчиков движения. Виртуальный датчик срабатывает при срабатывании любого из заданных датчиков.
- Флажки "Датчик движения" и "Люксметр" служат для активирования программы драйвера лампы для работы с датчиком движения или фоторезистором. Если в подгруппе несколько работающих люксметров, значение берется как среднеарифметическое.

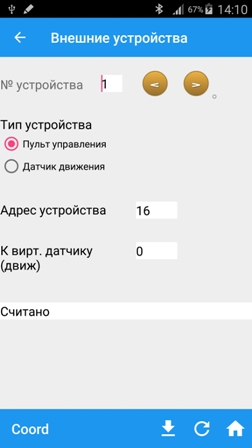

Внешние устройства.

- Тип устройства - выбор типа, удаленный выключатель или датчик движения.
- Адрес устройства - физический адрес устройства - не должен совпадать с  адресами других устройств и ламп.
- К виртуальному датчику - номер виртуального датчика (движения). К одному виртуальному датчику может быть приписано несколько реальных датчиков движения. Этот номер используется в установке подгруппы. Виртуальный датчик срабатывает при срабатывании любого из заданных датчиков.

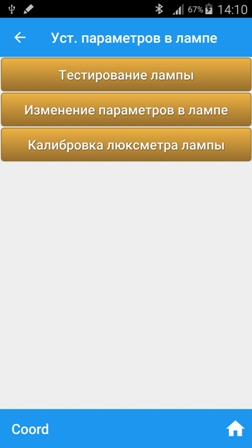

Установка параметров в лампе.

Установка разбита на 3 окна. Работает только в режиме отладки.

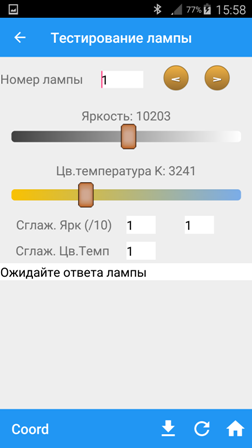

Установка параметров в лампе.Тестирование лампы

Непосредственное управление лампой и получение полной информации о работе и установке лампы.
Можно протестировать значения сглаживания яркости и цветовой температуры, установить яркость и цветовую температуру.
Считанные параметры:
RSSI - уровень принимаемого радиосигнала (-db). Чем меньше значение тем сильнее сигнал.
Флаги -для отладки программ.
Освещенность Люкс - измеренная освещенность , необходима калибровка люксметра лампы.
Яркость - значение диммирования 0 -10000
Текущая цветовая температура - равна установленной, с  учетом сглаживания.
Цветовая температура холодных светодиодов - установленная в соответствии с данными светодиодов.
Цветовая температура теплых светодиодов - установленная в соответствии с данными светодиодов.
Цветовая температура холодных светодиодов - установленная в соответствии с данными светодиодов.
По этим температурам и заданной температурой вычисляется значение для диммирования драйверов светодиодов.
К регулирования - калибровка автономного регулирования освещенности для этой лампы (пока не используется)

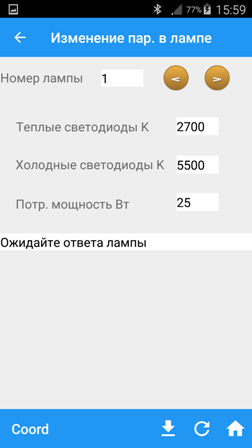

Установка параметров в лампе. Установка параметров в лампе.

Если лампа не использует регулирование цветовой температуры, величины ЦТ теплых и холодных светодиодов должны совпадать (произвольное значение)
- Холодные  светодиоды К  - вводится значение паспортных данных цветовой температуры холодных  светодиодов
- Теплые светодиоды К  - вводится значение паспортных данных цветовой температуры теплых светодиодов.
Считанные параметры аналогичны команде тестирования ламп
- Потребляемая мощность. Мощность лампы при максимальной яркости, необходима для оценки пртребляемой энергии.

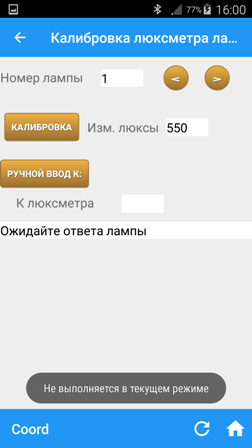

Установка параметров в лампе. Калибровка люксметра.

Т.к. калибровка ведется по одной точке, калибровку необходимо вести при установленной освещенности близкой норме. Установка яркости данной лампы не влияет на результат калибровки. Необходимая освещенность должна  быть установлена  заранее лампами в ручном режиме. Измеренная люксметром освещенность вводится в строку Измеренные люксы.
Лампа должна быть установлена в положении, котором будет работать . При нажатии клавиши Калибровки вычисляется и запоминается К люксметра.  Проверить правильность показания люксметра лампы можно в окне тестирования  лампы.

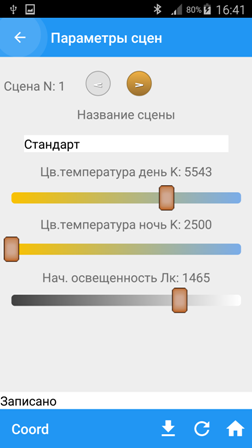

Параметры сцен.

Возможно изменение параметров каждой из 6 сцен.
Вызов окна возможен при длинном нажатии установленной сцены из основного окна.
- Название сцены - чтение и запись названия, которое отображается на кнопке.
- Цветовая температура день/ночь установленная для данной сцены.
- Начальная освещенность - Освещенность, которая устанавливается в момент перехода на данную сцену.

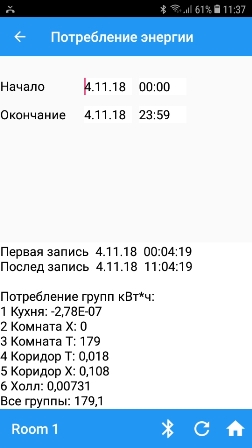

Потреблениие энергии.

В окне отображается потребленная энергия группами за определенный период времени. Данные могут использоваться только для сравнения и оценки экономии потребляемой энергии.

Название программы (приложения координатора).

Возможно изменение названия, которое отображается внизу окна.
Символы могут использоваться любые (кодировка UNICOD).

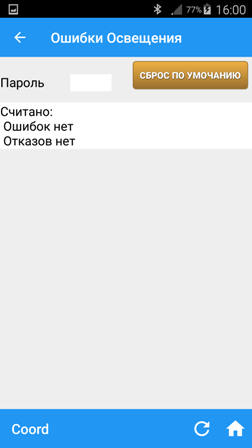

Ошибки освещения.

При входе окно или по обновлению читаются текущие ошибки и отказы системы освещения.
Отказы как правило приводят к неработоспособности всей программы или ее частей. Сбрасываются только при устранении этих отказов.
Ошибки отображаются, если были соответствующие отказы. Ошибки сбрасываются после первого чтения ошибок.
На этой же странице есть кнопка сброса всех установок приложения освещения по умолчанию (требует защитного пароля). После рестарта контроллера  и установок по умолчанию происходит перезагрузка программы координатора в течении 15 сек, после чего требуется повторное соединение контроллера  через BT
