Устройство объявления остановок

BUS16-01,

BUS16-02.



















Техническое описание и инструкция по эксплуатации

Паспорт №

г. Ярославль

2008 г

Техническое описание

1.    НАЗНАЧЕНИЕ.

1.1.  Устройство объявления остановок  (автоинформатор)  предназначен для использования в общественном транспорте для автоматического объявления остановок через акустическую систему (динамики) в салоне.

1.2.  Афтоинформатор  подключается бортовой сети питания с минусом на корпусе.

1.3.  Полное описание применимо для устройства BUS6-02. Отличие BUS16-01 заключается в отсутствии приемника GPS и антенны, соответственно не используются все пункты, связанные с автоматическим объявлением остановок.

2.        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

2.1.Автоинформатор  выполнен в металлическом корпусе встроенного типа с кнопками управления, разъемом записи (USB),  регулировкой громкости динамика кабины, индикацией направления,  на передней панели. Соединительный разъем и предохранитель находится на задней панели.

2.2. Минимум кнопок управления и голосовая обратная связь через отдельный динамик, кабины требует минимального внимания водителя для работы с информатором.

2.3. Габаритные размеры и крепление соответствуют данным распространенного микрофонного усилителя типа ТГУ.

2.4. Эксплуатационные характеристики приведены в Таблице 1.

2.5  Автоинформатор не содержит механических устройств записи. Применение цифрового способа хранения позволяет обеспечить практически не ограниченный срок службы и высокое качество (качество CD).

2.6. Автоинформатор  содержит  систему позиционирования GPS для автоматического объявления остановок по предварительно введенным координатам.

Таблица 1.

Параметр	Значение
Режим работы	Круглосуточный
Напряжение питания	14В, 28В
Макс ток потребления без звука	100 мА
Макс. ток потребления	2,5А
Выходная мощность на канал	8 Вт
Количество выходных каналов	2
Минимальное сопротивление нагрузки канала	2 Ома для 14В, 8 Ом для 28В
Максимальное  напряжение выброса длительностью  не более 2 мС со скважностью не менее 20.	120В
Номинал тока предохранителя	3А  (3,15А)
Максимальное постоянное напряжение срабатывания защиты	38В
Микрофон	Динамический с кнопкой.
Способ хранения голосовой информации	Встроенная, съемная карта типа MMC
Способ записи	Через встроенный разъем USB или с выниманием карты через CardReader.
Редактирование и подготовка информации маршрутов, остановок, рекламы, координат GPS и т.д.	С помощью программы, поставляемой в комплекте.
Файловая система	FAT (FAT16,12)
Частота дискретизации звука	48, 44.1, 32, 33.05, 16 кГц.
Формат файлов	MPEG I/II-Layer 3.
Разрядность ЦАП	20 бит.
Период сканирования остановок для автоматического объявления	1 Сек.
Готовность приемника GPS после включения	35 сек.
Дополнительные регулировки	Громкость, тембр НЧ, ВЧ
Температура окружающей среды	от -5 до +45 град C
Относительная влажность воздуха	До 80%
Атмосферное давление	8… 107 кПа
Габаритные размеры	160x48x165 мм
Масса	0,5 кг

Таблица 2.

Название сигнала	Контакт
Кнопка включения микрофона	а1
Не используется	а2
Не используется	а3
Динамики салона	а4
Общий динамиков	а5
Динамик кабины	а6
Питание +12..24В	а7
Общий питания (-, корпус)	а8
Общий микрофона (экран)	b1
Сигнал микрофона	b2
Внешняя кнопка “Остановка”	b3
Не используется	b4
Не используется	b5
Не используется	b6
Не используется	b7
Не используется	b8

3.      СОСТАВ.

3.1. В комплект поставки входит.

3.1.1.      Устройство объявления остановок                                   1 шт.

3.1.2.      Разъем РП14-16                                                                   1 шт.

3.1.3.      Карта памяти MMC 128-512 мБ                                        1 шт.

3.1.4.      Инструкция по эксплуатации и паспорт                          1 шт.

3.1.5.      Установочный диск с программой подготовки

и записи речевой и GPS информации                              1 шт.

3.1.6.      Активная GPS антенна с кабелем (только BUS16-02)     1 шт.

3.1.7.   Упаковка.                                                                             1 шт.

Примечания: пункт 3.1.5. Поставляется на партию.

Карта памяти установлена в устройство

4.      КРАТКОЕ ОПИСАНИЕ РАБОТЫ.

4.1. Обобщенная блок-схема автоинформатора показана на рис 1.

4.2. Основу автоинформатора составляет центральный процессор с программой.

4.2.1. Процессор содержит программу управления, драйверы работы карты USB и встроенного MP3 декодера.

4.2.2. Программа работы USB – MMC поддерживает USB Mass Storage

стандарт, что позволяет работать с картой внутри информатора как со съемным диском (аналогично работе CardReader). В то же время, процессор может читать и писать информацию, используя файловую систему FAT(16,12).

4.2.3. Для автоматического объявления используется микросхема GPS приемника, подключенная через последовательный порт с процессором. При этом используется активная антенна. При варианте внешнего GPS приемника, он подключается к о входу порта на разъеме.

4.3. На выходе автоинформатор содержит два одинаковых усилителя, усилитель динамика кабины и усилитель динамиков салона. Регулировка громкости салона должна производиться при установке автоинформатора. Ручка регулировки громкости динамика кабины выведена на переднюю панель. В стерео исполнении (BUS16S)  усилители используются как “Левый” и “Правый”.Данный вариант информатора может использоваться в качестве автоматического электронного ГИДа.

4.4. Напряжение питания через предохранитель и выключатель поступает на индуктивно-емкостный фильтр, исключающий прохождение коротких всплесков напряжения.

После этого установлена тиристорная схема защиты от превышения предела постоянного напряжения. После срабатывания тиристорной защиты требуется замена предохранителя.

Внутренние схемы питаются напряжением после двух ступенчатой стабилизации импульсной и линейной. Выходные усилители питаются от входного напряжения (после фильтра).

Внимание! Категорически запрещается устанавливать предохранитель отличного от указанного номинала (3А) или восстановленного.

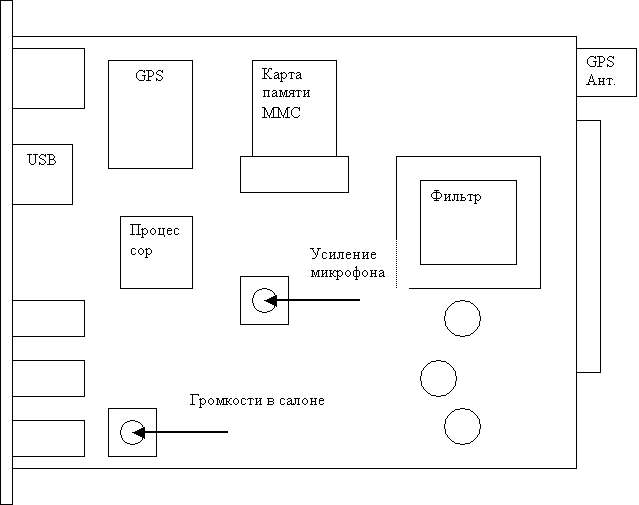

Рис 1.



Рис 2.



Инструкция по эксплуатации

1.      УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

1.1.  Автоинформатор не содержит опасных для жизни напряжений.

1.2.  Необходимо проявлять осторожность при регулировке уровня сигнала в динамиках салона и усиления микрофона.  Все другие работы внутри корпуса, в том числе снятие и установка карты памяти должны производиться при отключенном разъеме.

1.3.  Соблюдать осторожность при снятии информатора . Температура корпуса (радиатор) может быть достаточно высокой.

1.4.  Переднюю панель протирать влажной тряпкой. Не допускается использование растворителей.

2.      ПОДКЛЮЧЕНИЕ АВТОИНФОРМАТОРА.

2.1.  Распайка разъема делается согласно таблицы 2.

2.2.  Распайка питания

2.2.1.      Питание может осуществляться как от сети 12(14)В так и от сети 24(28)В. Если имеется возможность выбора – предпочтительнее 12В. При монтаже соблюдать полярность.

2.2.2.      Общий провод питания и общие провода динамиков можно объединять только непосредственно на разъеме.

2.3.  Распайка динамиков.

2.3.1.      Не допускается замыкание выходов на корпус или питание.

2.3.2.      Не допускается использования шасси в качестве общего провода.

2.3.3.      Так как корпус информатора имеет небольшие размеры, рассеиваемая мощность усилителей ограничена.

2.3.4.   Соединение динамиков салона должно быть таким, чтобы сопротивление не было ниже указанного в таблице 1. Для увеличения сопротивления динамики включаются последовательно и общее сопротивление цепочки R = R1+R2+R3… Для уменьшения сопротивления динами соединяются параллельно и сопротивление вычисляется как R = 1/((1/R1)+(1/R2)…). Возможно сочетание соединений.

2.3.5.      Наиболее оптимальным считается сопротивление, при котором достигается необходимая мощность при максимальном уровне сигнала без искажений. Занижение сопротивления ведет к увеличению мощности, рассеиваемой усилителем

2.3.6.      Регулировка уровня громкости динамиков салона осуществляется резистором под   верхней крышкой в соответствии с рис 2..

2.3.7.      Микрофон динамический по желанию заказчика может быть исполнение под электретный. Для электретного микрофона необходимо соединить контакты “Вход микрофона” и “Питание микрофона”. Уровень сигнала электретного и динамического микрофона сильно отличаются. Регулировка уровня осуществляется резистором под верхней крышкой в соответствии с рис 2.

2.3.8.      Общий провод микрофо-на подпаивать ТОЛЬКО к контакту “Общий микрофона”. Во избежание возбуждения и сильных искажений, не допускается объединение общего провода микрофона с другими общими проводами или соединение с корпусом.

2.3.9.      Провод до микрофона должен быть экранированным..

2.3.10.  Контакт включения микрофона – нормально разомкнутый.

2.4.      Подключение антенны GPS приемника.

2.4.1. Разъем кабеля активной антенны прикручивается c задней стороны корпуса.

2.4.2. Антенна должна располагаться сверху кабины для обеспечения приема максимального количества спутников.

2.5. Распайка внешней кнопки “Остановка”

2.5.1. Внешняя кнопка дублирует  внутреннюю кнопку “Остановка”.

2.5.2. Вход имеет защиту от статического напряжения и напряжения питания.

2.5.3. Внешняя кнопка должна иметь нормально разомкнутые контакты.

2.            РАБОТА С АВТОИНФОРМАТОРОМ

2.3.      Включение питания автоинформатора и регулировка громкости динамика кабины осуществляется ручкой регулировки громкости

2.4.      Для программирования автоинформатора  используется разъем USB на передней панели. Программирование осуществляется согласно описанию работы программы (Справка).

2.5.      Описание функций кнопок информатора. Кнопки информатора могут использоваться в режиме одиночного нажатия, длинного нажатия (около 1 сек) и длинного нажатия одновременно двух кнопок.

2.5.1.      Левая кнопка (“ОС” Остановка)  при одиночном нажатии служит для объявления остановок. Объявление читается в динамики салона и динамик кабины (только  отмеченный в программе текст)

2.5.2.      Средняя кнопка (“ПО” Поиск остановки) при одиночном нажатии выдается название текущей остановки. При удерживании происходит поиск остановки в текущем маршруте. При отпускании названная остановка становится текущей.

2.5.3.      Правая кнопка (“ПМ” Поиск маршрута) при одиночном нажатии выдается название текущего маршрута, переключение направления и установка текущей первой остановки в данном направлении. При удерживании происходит поиск  маршрута. При отпускании названный маршрут  становится текущим.

2.5.4.      Длинное нажатье кнопок “ПО” и  “ПМ”  (правая и средняя) (выдается соответствующий сигнал, запрограммированный как ”OK”)  приводит к запоминанию текущего маршрута, остановки и направления. Эти установки будут при  следующем  включения питания.

2.5.5.      Длинное нажатие “ОС” и “ПО”  (левая и средняя) - информатор переходит в режим настроек громкости и тембра, при этом запускается звуковое предложение заданное как “Настройки”. В этом режиме:  Кнопка “ПМ” (правая) при однократном нажатии переключает  режимы:  громкость – тембр НЧ – тембр ВЧ. “ОС” (левая) увеличивает значение. “ПО” (средняя) уменьшает.  Для перехода в обычный режим снова нажать “ОС” и “ПО” (левая и средняя) до получения соответствующего сигнала. При этом установки будут запомнены.

2.5.6.      При установленном режиме автоматического объявления остановок, кроме указанного выше, при пересечении окружности с центром остановки и установленным для данной остановки радиусом, происходит  автоматическое объявление остановки.  Кроме координат на каждой остановке может также быть задан курс и предельный угол подъезда к остановке, это позволяет точно определить остановку с перекрывающимися зонами (встречные остановки). Для объявления следующей остановки необходимо нажать левую кнопку (“ОС”). После включения должны быть выбраны маршрут и направление движения.

2.5.7.      При установленном режиме записи координат  в память, при нажатии левой кнопки в динамик водителя воспроизводится название остановки и производится запись координат и угла курса в память карты.

2.6.      Светодиод обозначает направление движения. Не горит – вперед, горит - назад. Прием сигнала GPS, сопровождается коротким миганием.

2.7.      При нажатии кнопки микрофона сигнал поступает на усилитель динамиков салона, динамик водителя отключается. При этом возможен поиск первой остановки аналогично 2.5.2, 2.5.3.

3.            ПРОГРАММИРОВАНИЕ ИНФОРМАТОРА.

3.1. Программа маршрутов остановок и другой информации записывается на Flash карту.

3.2. Запись может осуществляться как непосредственно в информаторе, так и на компьютере,  для этого необходимо извлечь карту из корпуса.

3.3. Подготовка программы осуществляется программой, поставляемой с автоинформатором. Справка программы содержит подробную информацию по программированию.

3.4. Запись на карту может производиться  путем копирования заранее подготовленных файлов. При записи может появиться необходимость форматирования карты. Форматирование производится стандартным образом. Файловая система FAT (FAT16).

4.      ОБНОВЛЕНИЕ ПРОГРАММЫ ЦЕНТРАЛЬНОГО ПРОЦЕССОРА.

4.1. В процессе усовершенствования программы создания файлов и программы центрального процессора может возникнуть необходимость перепрограммирования программы центрального процессора. Перепрограммирование осуществляется непосредственно изготовителем автоинформатора.

ПАСПОРТ

1.      ОБЩИЕ СВЕДЕНИЯ

1.1  Устройство объявления остановок  (автоинформатор)  предназначен для использования в общественном транспорте для автоматического объявления остановок через акустическую систему (динамики) в салоне.

1.2.Афтоинформатор  подключается бортовой сети питания с минусом на корпусе.

1.3.Дата выпуска                  –

1.4. Заводской номер           -

2.  ОБЩИЕ СВЕДЕНИЯ

Параметр	Значение
Режим работы	Круглосуточный
Напряжение питания	14В,  28В.
Количество выходных каналов	2
Выходная мощность на канал	8 Вт
Температура окружающей среды	от -5 до +45 град C
Относительная влажность воздуха	До 80%
Атмосферное давление	8… 107 кПа
Габаритные размеры	160x48x165 мм
Масса	0,5 кг

3.  КОМПЛЕКТ ПЛСТАВКИ

3.1.  В комплект поставки входит.

3.1.1.      Устройство объявления остановок            1 шт.

3.1.2.      Разъем РП14-16                                            1 шт.

3.1.3.      Карта памяти MMC 128 мБ                        1 шт.

3.1.4.      Инструкция по эксплуатации и паспорт   1 шт.

3.1.5.      Установочный диск с программой подготовки

и записи речевой информации                                1 шт.

3.1.6.      Активная GPS антенна с кабелем (только BUS16-02)     1 шт.

3.1.7. Упаковка.                                                                               1 шт.

Примечания: пункт 3.1.5. Поставляется на партию.

Карта памяти установлена в устройство

4.      СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

4.1.Устройство соответствует техническому описанию и признано годным к эксплуатации.

5.      ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

5.1.Изготовитель гарантирует соответствие параметров транслятора настоящему описанию при соблюдении потребителем условий эксплуатации.

5.2. Гарантийные обязательства прекращаются в случае самостоятельного ремонта.

5.3.Срок гарантии устанавливается 12 месяцев со дня получения ее потребителем.

5.4. Гарантия на карту памяти согласно документам продавца карты.
